Controle en diagnose van een batterijmodule
Het is mogelijk om bepaalde controles uit te voeren op een batterijmodule zonder deze te openen. Deze controles maken het mogelijk om de algemene staat te beoordelen en eventuele functionele afwijkingen te detecteren.
Meting van de open klemspanning

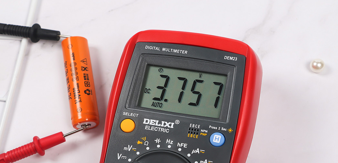

Met behulp van een multimeter die is aangesloten op de + en – polen van de batterij, kan men de open klemspanning meten (zonder aangesloten belasting).
Deze waarde geeft informatie over de algemene laadstatus van de batterij.
Voorbeeld:
Voor een 16S LiFePO₄ module is de nominale spanning ongeveer 51,2 V, maar deze kan variëren:
Minimale spanning: 43,2 V (batterij bijna leeg)
Maximale spanning: 58,4 V (batterij volledig opgeladen)
Een meting buiten dit bereik duidt op een storing (beschadigde cel, BMS in bescherming, defecte verbinding…).
Meting van de spanning onder belasting
Een andere methode is het meten van de batterijspanning wanneer een verbruiker is aangesloten (batterij aan het laden of ontladen).
De spanning moet stabiel blijven en dicht bij de open klemspanning.
Een significante spanningsval bij het aanbrengen van een belasting kan duiden op:
een hoge interne weerstand (veroudering van een of meer cellen),
een verbindingsprobleem (slechte verbinding of 'hotspot').
Om dit laatste geval te bevestigen, kan men een thermische camera gebruiken om oververhitte gebieden op de verbindingen te lokaliseren.
Diagnose via communicatie BMS
Sommige moderne batterijen zijn uitgerust met een communicerend BMS, toegankelijk via een applicatie of een speciale interface.
Dit systeem maakt het mogelijk om in real-time gedetailleerde informatie over de toestand van de batterij te bekijken, zoals:
de SoC (State of Charge),
de interne temperatuur,
het aantal cycli,
de foutcodes of veiligheidswaarschuwingen (overspanning, oververhitting, onbalans tussen cellen, etc.).
Deze functie vergemakkelijkt de preventieve diagnose en onderhoud zonder demontage van de module.
Samenvatting
| Type controle | Methode | Verkregen informatie | Tekenen van afwijking |
| Open klemspanning | Meting aan de polen met multimeter | Algemeen laadniveau | Waarde buiten bereik 43,2–58,4 V |
| Spanning onder belasting | Meting met aangesloten verbruiker | Spanningsstabiliteit en interne weerstand | Spanningsval, opwarming |
| Via communicerend BMS | Mobiele applicatie of speciale interface | SoC, T°, fouten, celbalans | Foutcodes, ongebalanceerde cel |
