Batteriezustand*
Spannung, Ladezustand (SoC) und Gesundheitszustand (SoH) einer Batterie
Die Spannung (Voltage)
Die Spannung, ausgedrückt in Volt (V), ist der elektrische Potentialunterschied zwischen den Polen einer Batterie.
Ihr Wert ist nicht fest: Er variiert je nach mehreren Faktoren:
der Ladezustand (SoC),
der entnommene Strom (Lade- oder Entladestromstärke),
die Temperatur,
und der Alterungszustand der Batterie (SoH).
Die Nennspannung hängt vom verwendeten Zelltyp ab:
| Zelltyp | Nominalspannung pro Zelle | Beispiel eines Moduls | Gesamtspannung des Moduls |
| NMC | 3,7 V | 13 Zellen in Serie (13S) | 48,1 V |
| LFP | 3,2 V | 16 Zellen in Serie (16S) | 51,2 V |

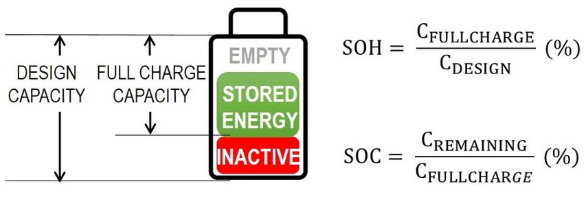

Der Ladezustand (SoC – State of Charge)
Der SoC gibt den aktuellen Ladezustand einer Batterie an, ausgedrückt in Prozent ihrer Gesamtkapazität.
Ein SoC von 100 % bedeutet, dass die Batterie voll ist, während ein SoC von 0 % anzeigt, dass sie leer ist.
Das BMS (Battery Management System) berechnet den SoC anhand einer coulometrischen Bilanz, indem es die Energiemenge (Strom × Zeit) misst, die während der Lade- und Entladephasen in die Batterie ein- oder ausfließt.
Das BMS überwacht auch jede Zelle einzeln, um ein perfektes Gleichgewicht des Packs zu gewährleisten und Überladung oder übermäßige Entladung zu vermeiden.
Der Gesundheitszustand (SoH – State of Health)
Der SoH spiegelt das Gesamtalter der Batterie im Vergleich zu ihrem ursprünglichen Zustand (100 % bei neu) wider.
Er wird berechnet, indem in Echtzeit mehrere Parameter mit ihren ursprünglichen Werten verglichen werden:
Die Temperatur (Einfluss auf die chemische Degradation),
Der Strom (Intensität und Häufigkeit der Zyklen),
Die Anzahl der durchgeführten Zyklen (Laden/Entladen),
Gegebenenfalls der innere Widerstand und die verbleibende Kapazität.
Ein SoH von 80 % bedeutet, dass die Batterie 80 % ihrer ursprünglichen Kapazität behält — dies ist oft die Grenze, ab der sie als am Ende ihres ersten Lebenszyklus betrachtet wird (zum Beispiel bei einem Elektrofahrzeug).
